熱敷貼包抗拉強(qiáng)度測試通過模擬外力拉扯，驗(yàn)證熱敷貼包外包裝材料（如無紡布、復(fù)合膜）及封邊處的機(jī)械性能，防止因材料撕裂或封邊開裂導(dǎo)致內(nèi)容物泄漏。濟(jì)南中科電子根據(jù) YY 0060-2018《熱敷貼（袋）》 標(biāo)準(zhǔn)解析抗拉強(qiáng)度測試方法及相關(guān)儀器。

一、內(nèi)袋抗拉強(qiáng)度測試要求

非粘貼內(nèi)袋：橫向和縱向需承受 100N 拉力（若含熱壓部位則為 50N），保持 1 分鐘 不破損。

粘貼內(nèi)袋：橫向和縱向需承受 50N 拉力，保持 1 分鐘 不破損。

測試步驟：

取 4 個(gè)內(nèi)袋樣品，夾持尺寸為進(jìn)深 10±0.5mm、寬度 50±0.5mm。

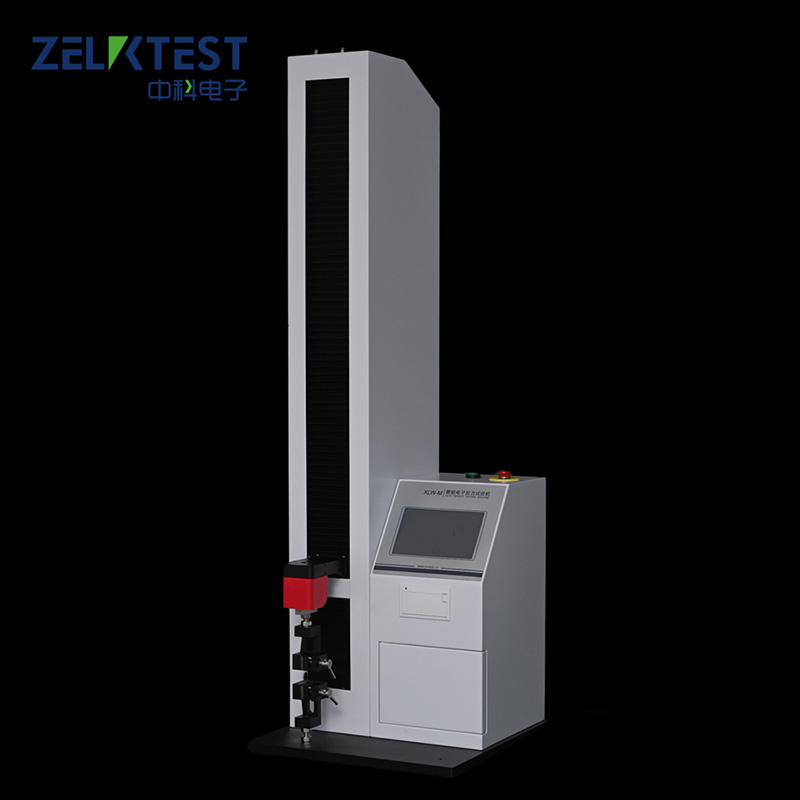

使用 濟(jì)南中科電子XLW-H 智能電子拉力試驗(yàn)機(jī)，沿縱向和橫向施加對應(yīng)拉力，觀察是否破裂。

二、外袋抗拉強(qiáng)度測試要求

橫向和縱向需承受 30N 拉力，保持 1 分鐘 不破裂。

測試步驟：

從外袋非熱壓部位取 4 片樣品（寬 15±0.5mm，長度為外袋長寬，縱橫各 2 片）。

使用 XLW-H 智能電子拉力試驗(yàn)機(jī)，施加 30N 拉力，確認(rèn)無破裂現(xiàn)象。

三、參考標(biāo)準(zhǔn)

1、無紡布材料

GB/T 24218.3-2010（中國）：非織造布斷裂強(qiáng)力和伸長率的條樣法。

ISO 9073-3:2023（國際）：非織造布拉伸性能測試。

2、塑料薄膜材料

ASTM D882-18（美國）：薄塑料片材拉伸性能標(biāo)準(zhǔn)。

ISO 527-3:2018（國際）：塑料薄膜和片材拉伸測試。

3、醫(yī)療器械包裝

ISO 11607-1:2019：最終滅菌醫(yī)療器械包裝，涵蓋材料機(jī)械性能要求。

YY/T 0681.1-2018（中國）：醫(yī)用包裝材料抗拉強(qiáng)度測試。

4、熱封強(qiáng)度

ASTM F88/F88M-23：柔性材料密封強(qiáng)度的標(biāo)準(zhǔn)測試方法。

四、檢測結(jié)果如何判定？

1、抗拉強(qiáng)度：單位寬度斷裂強(qiáng)力（如≥30N/50mm）；

2、封邊強(qiáng)度：剝離力需≥1.5N/15mm（參考行業(yè)要求）；

3、伸長率：反映材料韌性，部分標(biāo)準(zhǔn)要求≥20%。

濟(jì)南中科電子建議：企業(yè)需根據(jù)產(chǎn)品使用場景設(shè)定內(nèi)控標(biāo)準(zhǔn)，并結(jié)合第三方檢測報(bào)告確保合規(guī)性。

五、相關(guān)檢測項(xiàng)目（補(bǔ)充）

除抗拉強(qiáng)度外，YY 0060-2018 還要求以下檢測項(xiàng)目：

內(nèi)袋抗跌落性：

將內(nèi)袋從 1.5m 高處自由跌落 10 次，不得開裂（使用 DL-2000 跌落試驗(yàn)機(jī)）。

外袋密封性：

通過減壓水浸法檢測氣泡，確保無滲漏（使用 MFY-01H 密封試驗(yàn)儀）。

外袋透濕性：

水蒸氣透過率 ≤4.0g/(m2·24h)（使用 WTC-403H 水蒸氣透過測試儀）。

外袋透氧性：

氧氣透過率 ≤12cm3/(m2·24h·0.1MPa)（使用 GTC-203H 壓差法氣體滲透儀）。

結(jié)語：

熱敷貼包裝的抗拉強(qiáng)度測試是質(zhì)量控制的關(guān)鍵環(huán)節(jié)。濟(jì)南中科電子的智能電子拉力試驗(yàn)機(jī)以高精度、自動(dòng)化特性，為企業(yè)提供穩(wěn)定、可靠的檢測支持，助力提升產(chǎn)品市場競爭力。
